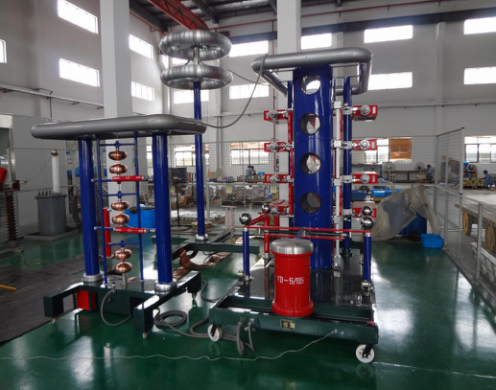

武漢凱迪正大電氣有限公司為國內多家著名變壓器生產商、開關成套設備廠供應專業檢測設備。推薦一款適用于10KV及以下空氣間隙、電抗器開關、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波試驗。KDCJ-200kV沖擊電壓發生器成套試驗設備-技術方案。

200KV雷電沖擊電壓發生器一般使用條件：

海拔高度：£1000m         環境溫度：-5℃～＋40℃

相對濕度：<90％          最大日溫差：25℃

使用環境：戶內           無導電塵埃

無火災及爆炸危險         不含有腐蝕金屬和絕緣的氣體存在

電源電壓的波形為實際正弦波,波形畸變率<5%

200KV雷電沖擊電壓發生器遵循標準：

GB/T 311.1高壓輸變電設備的絕緣與配合

GB/T 16927.1高電壓試驗技術 第一部分 一般試驗要求

GB/T 16927.2高電壓試驗技術 第二部分 測量系統

GB/T 16896.1 高電壓沖擊試驗用數字記錄儀

JB/T 7616 高壓線路絕緣子陡波沖擊耐受試驗

DL/T 557高電壓線路絕緣子陡波沖擊試驗、定義、試驗方法和判據

ZBF 22001沖擊電壓試驗實施細則

200KV雷電沖擊電壓發生器額定參數值：

1、標稱電壓：±200kV

2、額定級電壓：±100kV

3、標稱能量：10kJ

4、沖擊總電容：0.625微法(單臺脈沖電容器2.5微法/50千伏，共4臺).

5、總級數：2級

6、標準波形參數：

(1) 標準雷電沖擊電壓全波，±1.2/50ms電壓利用系數>85％（空載200PF時大于90％）；

沖擊電壓波形參數及其偏差均符合有關國家GB311及GB16927標準的要求。

7、最低輸出電壓大于10％標稱電壓

8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。

200KV雷電沖擊電壓發生器主要部件：

1、充電部分

(1)采用恒流充電裝置；

(2)采用油浸式充電變壓器，次級電壓100kV，額定容量5千伏安；

(3)采用2DL-200kV/200mA的高壓整流硅堆,反向耐壓³200kV，平均電流³0.2A，高壓整流硅堆安裝在充電變壓器旁，可由傳動機構自動倒換充電電壓極性.控制臺上有極性開關轉換按鍵；

(4)高壓整流硅堆保護電阻采用漆包電阻絲有感密繞在絕緣管上；

(5)采用雙邊對稱恒流充電方式；

(6)自動控制時，恒流充電裝置在10%～100%額定充電電壓范圍內，實際充電電壓與整定電壓偏差不大于±1%，充電電壓的不穩定性不大于±1%，充電電壓的可調精度為1%；

(7)直流電阻分壓器2只，采用50kV，200MW，油浸式金屬膜電阻.低壓臂電阻裝在分壓器底法蘭內，低壓臂上的電壓信號用屏蔽電纜引入控制臺內；

(8)自動接地開關采用電磁鐵分合接地機構，試驗停止時可自動將主電容器短路并經保護電阻接地；

(9) 恒流充電的電感、電容、充電變壓器(包括高壓整流硅堆及極性轉換裝置)及其保護電阻，自動接地開關和絕緣支柱等安裝在一個底盤上；

2.本體部分

(1)主體結構形式采用四柱結構，由4只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成1級，主體設備為3級，組成組合塔式結構，各級逐級疊裝，拆裝檢測方便，整體結構穩定；

(2) 本體采用不對稱恒流充電方式，恒流調壓，從零至整定電壓連續可調，點火放電瞬間充電電源自動關斷，每級額定電壓100kV；

(3)本體絕緣支柱3級塔式結構.每級包括2臺MWF50-2.0鐵外殼油浸式脈沖電容器、充電電阻、波頭電阻、波尾電阻和點火球隙等，

大多數同步放電球均裝在封閉的絕緣內，通過控制臺可手、自動調節球隙

(4)單臺脈沖電容為4.5±0.05mF，直流工作電壓±50kV，電容器電感£0.2mH，復合膜油浸絕緣，電容器在正常的工作狀態和工作環境下，電容器出線套管能夠承受垂直拉力15kg，同時保證不損壞和滲漏油；

(5)波頭(前)電阻、波尾電阻均采用板形結構，無感繞制，其自感£2.5mH(減小電感的目的是為了增大負載容量，對于特大容量的負載（如大于5000PF）此項可采用外加調波電容和調波電阻的合適的組合來達到增大負載的目的。)，接頭均為彈簧壓接力式；

(6)波頭(前)、波尾電阻支架可以由四支電阻同時并聯，波頭(前)、波尾電阻長度相等，可通用，且每一級都設有存放多余的調波電阻及短路桿的位置；用短路桿插接可方便使發生器串聯運行；

(7) 全套配有

7.1 雷電波頭電阻3套；

7.2 波尾電阻2套；

7.3充電電阻1套（備用1只）；

(8)第一級球隙采用雙邊異極性觸發，第二級至第三級球隙均采用三間隙球隙點火，同步誤動率或拒動率不大于2%；同步范圍≥20%。

(9)各級球隙距離由電動機驅動作直線調整，控制系統指示對應球距的充電電壓，傳動結構帶有上下限位開關；

(10)球隙距離可在控制系統上手動或自動調節；

(11)本體可每二級或三級并聯使用，并聯連接桿采用統一接插件，方便換接。設備上能擱置多余的調波電阻而不影響電氣性能；

(12)每級試驗存放調波電阻和連接桿的托架；

(13)各級采用二端密封絕緣筒，密封性能良好；

(14)各級間均采取防暈措施，在整套充電過程中不會出現明顯電暈。

(15)級間絕緣及機械支撐能夠承受100kV直流電壓而不產生放電。

(16) 發生器頂部裝有均壓罩。

3、±200KV弱阻尼電容分壓器

高壓臂電容器由1節組成，額定參數200kV/200微微法，額定雷電沖擊耐受電壓為200kV。

該分壓器配備一只低壓臂電容器，分壓比分別為1500，分壓比精度小于±1％；

弱阻尼電容分壓器的方波響應特性滿足GB311標準要求

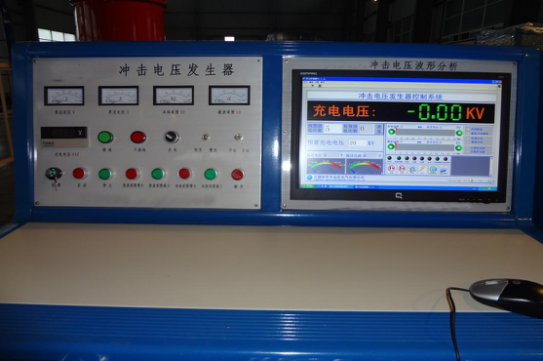

六、KDCJ-200沖擊電壓發生器控制及計算機波形分析系統

1．概述

3．控制系統的主要功能

l 手動充電方式：手動調節電壓并微調；

l 同步球隙整定的充電電壓，手動調整球隙距離，并顯示實際的距離值。球隙限位開關動作時。

l 充電速度選擇，用戶可根據試驗需要，分2檔選擇充電速度。

l 標準化的波形編輯系統，對波形的測量可以通過鼠標拖拉完成，也可方便地縮放波形；

l 過壓、過流保護，自動接地；

l 自動點火： 手動控制

l 緊急分閘，不同于手動分閘，緊急分閘直接通過按鈕切斷主回路電源，用于異常狀況，如控制室停電等。

4．系統結構

系統結構示意圖如圖2：

圖2中綠線所包圍的部分為測控一體化系統。下位機直接與沖擊電壓發生器本體、電源及截波裝置相連，大多數底層操作如繼電器開合由下位機控制，上位機通過光纖與下位機相連，通過向下位機發送指令來驅動本體、電源及截波裝置，下位機不斷地采集數據，獲取當前狀態，同時不間斷地向上位機發送采集的數據，分壓器電壓電流信號通過采集模塊連接到上位機。

5.技術參數

七、詳細成套裝置清單

KDCJ-200沖擊電壓發生器成套裝置
