KDLJ-100KV沖擊電壓試驗裝置是電力設備高壓試驗的常見項目之一，電力設備JP柜、低壓開關柜等在設計、制造及修繕之后都要求進行電擊防護、介電性能、電氣間隙試驗、沖擊試驗以驗證或檢驗。因此，沖擊電壓試驗設備應用廣，在工廠、研究機構及大專院校的高壓試驗室中都可以看到不同規格的沖擊試驗設備。

KDLJ-100KV沖擊電壓試驗裝置是依據高壓開關標準要求制作：GB7251-10013《低壓成套開關設備和控 制設備》、GB3906-10006 《3.6KV-40.5KV 交流金屬封閉開關設備和控制設備》、GB/T 11022 —10011《高壓開關設備和控制設備標準的共用技術要求》、GB/T 1984—10014 《高壓交流斷 路器》、GB/T 7674-10008 《額定電壓 72.5kV 及以上氣體絕緣金屬封閉開關設備》等。生產的高壓沖擊發生器智能化控制檢測系統，它在技術上采用了可編程控制器和計算機技術，所有的控制和測量功能均自動實現，因而簡化了系統組成，提高了系統的可靠性，這在高電壓、大電流試驗中增強了系統的安全性，避免設備可能遭受高壓放電瞬態過程的危害。操作界面具有人機對話功能，操作過程方便簡單，具有智能化的特點。

1．采用PLC可編程控制器技術，使控制系統實現超小型化及高可靠性能的智能自動控制和測量；配合我公司的數字化測控系統方便的與計算機連接，實現計算機智能自動控制、測量和管理 。
2．輸出極性：正或負（正或負/先正后負/或先負后正/正負各一次的交替）
3．雷電沖擊電壓波形參數及其偏差均符合有關國家GB311、GB/T16896.1及GB16927標準的要求。
4．使用持續時間：小于80%額定工作電壓時可連續工作，大于80%額定工作電壓時可間斷工作。
5．測量系統配置（安裝在主機或者測控屏蔽柜上）
6．峰值電壓電流和波形測量：2通道，100M采樣速率，泰克彩色數字高壓示波器：專用衰減器：10倍，5ns。數字顯示精度：1.0%。
7．計算機處理系統：計算機：15寸液晶屏，臺式計算機，軟件：雷電脈沖擊試驗專用測量分析軟件包
8．沖擊波形參數計算及顯示,波形比較功能,波形的放大、縮小及平移,
9．脈沖波形的存儲及調用和分析處理,波形的成圖及報告編寫編輯。
10．設備主體及充電部分接地和接地解除自動控制。
11．點火球隙距離的自動調整。本裝置是使用電動球隙。
12．自動控制充電電壓的充電過程。充電電壓的穩定度可達到0.5%。
13．自動發出觸發點火脈沖。
14．自動響警鈴報警。
15．具有過流和過電壓自動保護。
16．采用直流電阻分壓器測量充電電壓，充電電壓值由控制器的數字顯示屏實時指示，同時也作為充電是否正常的反饋信號。
17．數字屏顯示，操作簡單
18．一體化高壓電源，電壓穩定精度高,擊穿電流電壓顯示
19．采用無感大功率電阻，確保浪涌波形一致性
20．正或負極性手動切換，試驗時正負極性可以交替切換
21．有電流分流器電壓分壓器可以直接連接示波器觀測波形
22．可獲取并保存高壓試驗中的各種瞬態波形，并可在波形顯示窗口中隨意壓縮、展開、移動波形，并分析測量波形。
23．一體化的設計使系統更加簡便、安全、耐用。
24．關鍵器件及面板全部采用進口器件，質量可靠、外觀豪華、操作自如。
25．操作界面采用液晶屏，可靈活編程并進行控制軟件升級。界面具有畫面提示功能，可實現人機對話，操作方便，不易出錯。
26．具有控制、測量、保護、連鎖、告警、提示各種功能，保護人身和系統的安全，并可實現自動控制、程序控制，功能可拓展。
27．由用戶自由設定和保存實驗參數 ，靈活方便，系統還可自動記憶當前實驗的各種狀態和設置，當實驗未完時，下次啟動系統可自動繼續進行上次未完的實驗。



產品清單

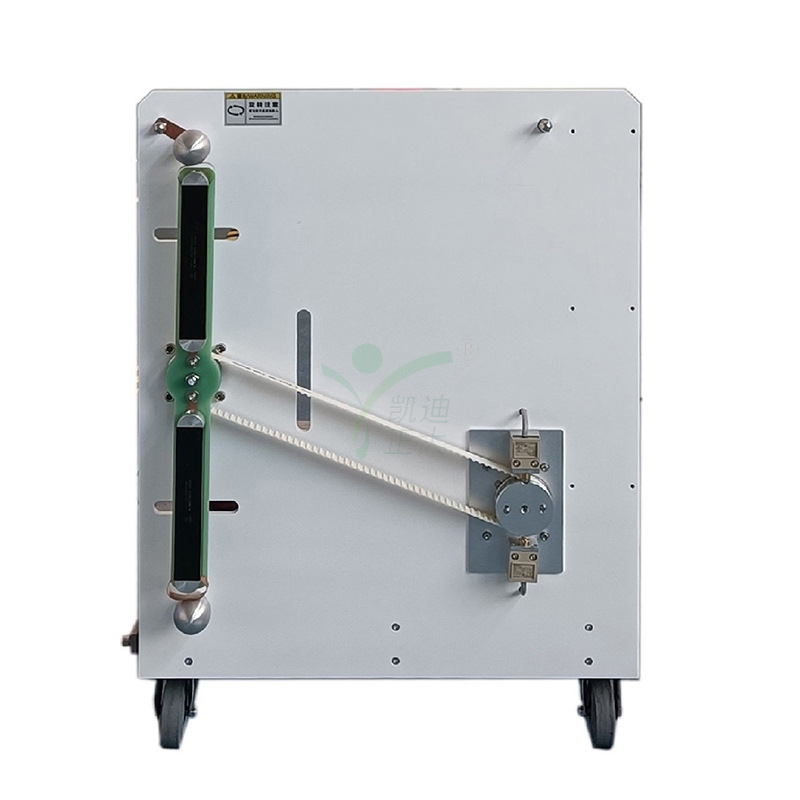

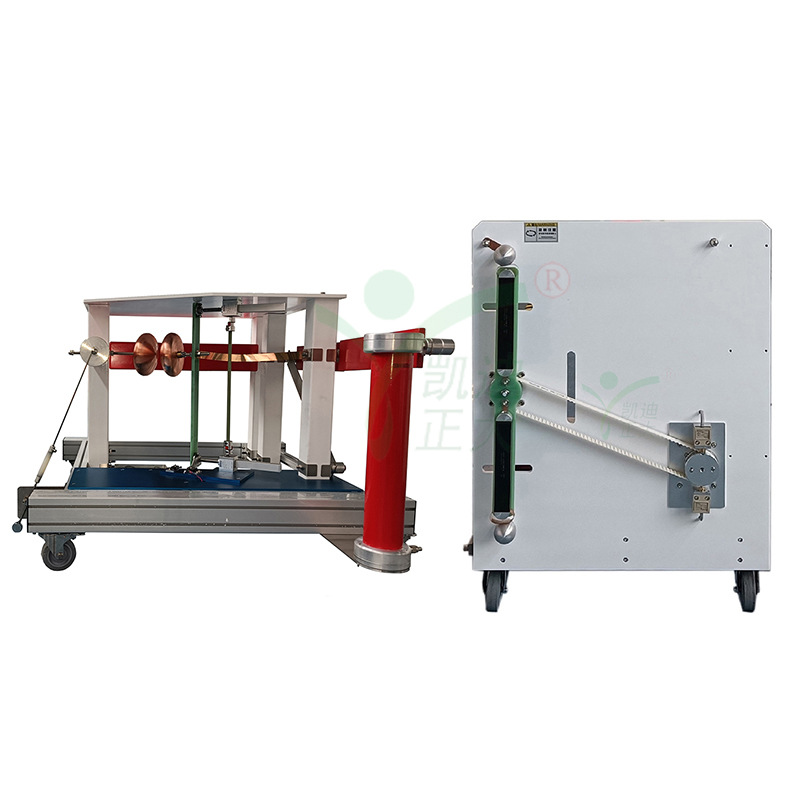

100kV雷電沖擊電壓發生器本體： 1臺

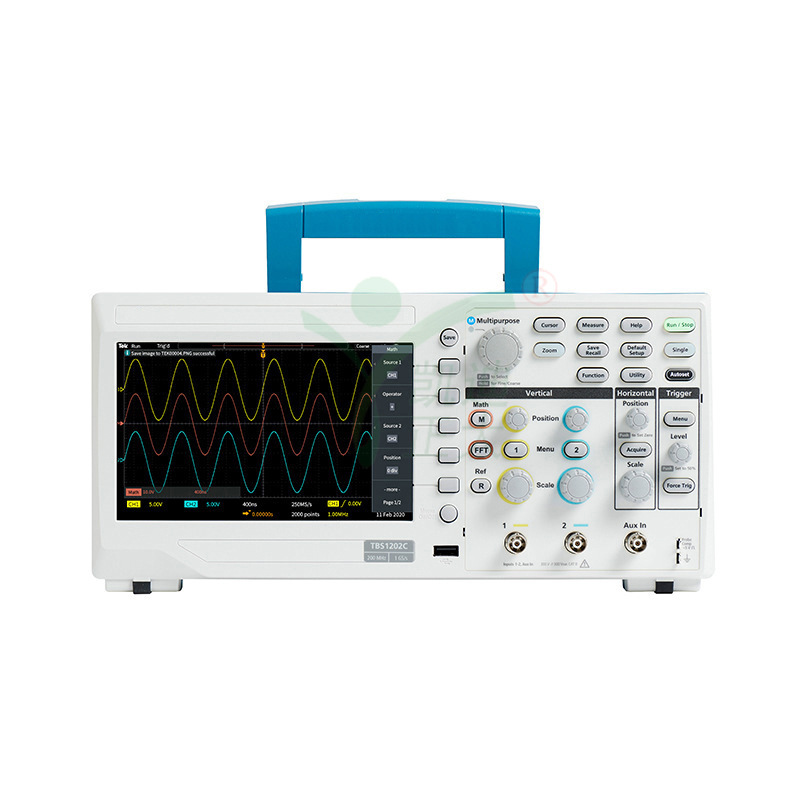

峰值波形測量示波器：1臺
計算機及控制軟件：1套
使用說明書：1份
出廠檢測報告：1份
合格證/保修卡：1份

1．標稱雷電波沖擊電壓：0～100kV
2．電壓波形：1.2us±30% /50us±100%
3．沖擊試驗計數：1～9999
4．計數器設定：1～9999
5．充電電壓：3.0～100.0kV
6．充電極性：正或負；可切換
7．充電時間：整定范圍10～180s
8．整定分辨：1s
9．報警時延：2s
10．接地電阻：＜0.5Ω
11．波尾時間:50±100%μs
12．過沖：小于5%（峰值處振蕩不大于幅值5%），峰值(容許偏差)±3%
13．效率：不低于90%
14．標準操作沖擊全波電壓波形
15．波頭時間:250±100%μs
16．波尾時間:2500±60%μs
17．峰值(容許偏差)±3%
18．效率：不低于80%
19．同步相位：0~360°可調
20．虛擬阻抗：2Ω/5Ω
21．標準雷電沖擊全波電壓波形
22．波頭時間:1.2±30%μs
23．級電容：0.5μF
24．級電壓：110kV干式全絕緣封裝
25．同步范圍：大于100%，觸發范圍: 不小于100%
26．去耦電路：單相或三相
27．保護設定：過流保護值；過壓保護值；動態充電保護
28．輸入電源：AC 2100V±10% 10A
29．溫度：-10°C-40°C
30．空氣濕度：100%-80%RH（無凝露）
31．空氣壓力：86 kPa-106 kPa
